Uppgift

Mål

Efter att du blivit godkänd på denna uppgift kommer du att känna till hur du:

  • skapar ett LaTeX-dokument som går att rendera (som PDF)
  • lägger till paket i preamble
  • använder grundläggande kommandon för att generera en titel, innehållsförteckning och matematiska uttryck
  • använder miljöer (environments)
  • infogar en (numrerad) lista
  • infogar en bild med tillhörande bildtext och referens
  • använder bibtex för att referera och skapa en källförteckning

Detta behöver du

Det är starkt rekommenderat att du skapar ett konto på Overleaf men om du föredrar någon annan metod behöver du:

  • en LaTeX-kompatibel editor
  • möjlighet att rendera PDF-filer
  • tillgång till paketen babel, fontenc, inputenc, bibtex.
    • De flesta kompletta LaTeX-distributioner har dessa inbyggda.

Inlämning för alla uppgifter sker i Studium. För detta krävs ett studentkonto.

Uppgift

Materialet som tas upp i uppgiften diskuteras på introduktionssidan till LaTeX.

Del 1: skapa ett grundläggande dokument

  1. Öppna din favorit-editor (så här kommer du igång med Overleaf).
  2. Skapa ett dokument av typen article med alternativen 12pt, a4paper.
  3. Lägg in början och slut för miljön document med hjälp av kommandona \begin och \end
  4. För att testa om du har gjort rätt kan du skriva någonting i miljön document och kompilera. Din text borde då synas i det renderade dokumentet.

Vid det här laget ska dokumentet kunna renderas för att skapa en PDF-fil.

Del 2: Ladda in paket

  1. Använd \usepackage för att ladda in babel med alternativet swedish
  2. Använd \usepackage för att ladda in fontenc med alternativet T1
  3. Använd \usepackage för att ladda in inputenc med alternativet utf8
  4. Använd kommandot \tableofcontents i miljön document
Kom ihåg!

Dokumentet saknar ännu rubriker. Därför kommer bara texten “Innehåll” renderas i innehållsförteckningen då du kompilerar.

Om dokumentet fortfarande renderas utan problem har du tillgång till dessa paket. Om inte har du troligen gjort något fel, eller råkat använda en minimal installation av LaTeX (om du använder något annat än Overleaf).

Del 3: Använda enkla kommandon för att skapa en titel

  1. Skriv följande 3 kommandon i preamble:
    • Använd \title för att skriva in namnet på ditt studentkonto som titel.
    • Använd \author för att skriva in ditt riktiga namn som författare.
    • Använd \date för att skriva in datumet då du påbörjar detta dokument.
  2. Skriv kommandot \maketitle direkt efter \begin{document}.

En titel borde nu dyka upp när du renderar dokumentet.

Del 4: Skapa ny sida och rubriker

Påbörja en ny sida i ditt dokument med hjälp av kommandot \newpage. Skapa sedan fyra rubriker med kommandot \section vilka du döper till:

  • Numrerad lista
  • Ekvation
  • Bild
  • Citat
Kom ihåg!

Innehållsförteckningen på första sidan i ditt dokument bör uppdateras och nu innehålla de fyra nyskapade rubrikerna.

Del 5: Numrerad lista

Placera följande kommandon under rubriken Numrerad lista i dokumentet.

  1. Skapa en numrerad lista med hjälp av miljön enumerate.
  2. Skapa följande punkter i listan:
    • Första punkten
    • Andra punkten
    • Tredje punkten

Du bör nu ha en numrerad lista i ditt dokument:

En numrerad lista.

Del 6: Ekvation

Placera följande kommandon under rubriken Ekvation i dokumentet.

  1. Använd miljön equation för att göra en ekvationsmiljö.
  2. Skriv formeln för volymen av ett klot (se nedan).

I det renderade dokumentet ska ekvationen se ut så här:

Volymen av ett klot.

Del 7: Bild med tillhörande referens

  1. Hitta en valfri bild och ladda upp i samma mapp som ditt nuvarande main.tex-fil.

  2. Ladda in paketet graphicx så bilder kan renderas.

  3. Infoga bilden under rubriken Bild med hjälp av miljön figure.

  4. Ge bilden:

    • ett referensnamn med hjälp av kommandot \label.
    • en figurtext med hjälp av kommandot \caption.

  5. Skriv en valfri mening och gör en referens till bilden genom kommandot \ref. Referensen ska automatiskt formateras till ett figurnummer.

Kom ihåg!

Ladda paketet hyperref om du vill att referensen ska vara klickbar!

Del 8: Citat och källreferens

  1. Hitta ett citat från en valfri artikel som du placerar under rubriken Citat. Kom ihåg att sätta ut citattecken.

  2. Referera till citatet genom att skriva \cite{referens} där du byter “referens” mot ett valfritt passande namn till din referens.

  3. Skapa en ny fil som du döper till referenser.bib i samma mapp som main.tex-filen. I den här uppgiften räcker det att inkludera författare, rubrik samt vilket år artikeln publicerades.

    • När man refererar till en artikel använder man sig av referenstypen @article{...}.
    • Se syntax på introduktionssidan för LaTeX för hur referenser ska skrivas.

  4. För att få en synlig källreferens till citatet måste bibliografin skrivas ut. Detta gör du genom att lägga till \bibliographystyle{plain} följt av \bibliography{referenser.bib} innan slutet av dokumentet.

Slutgiltigt dokument

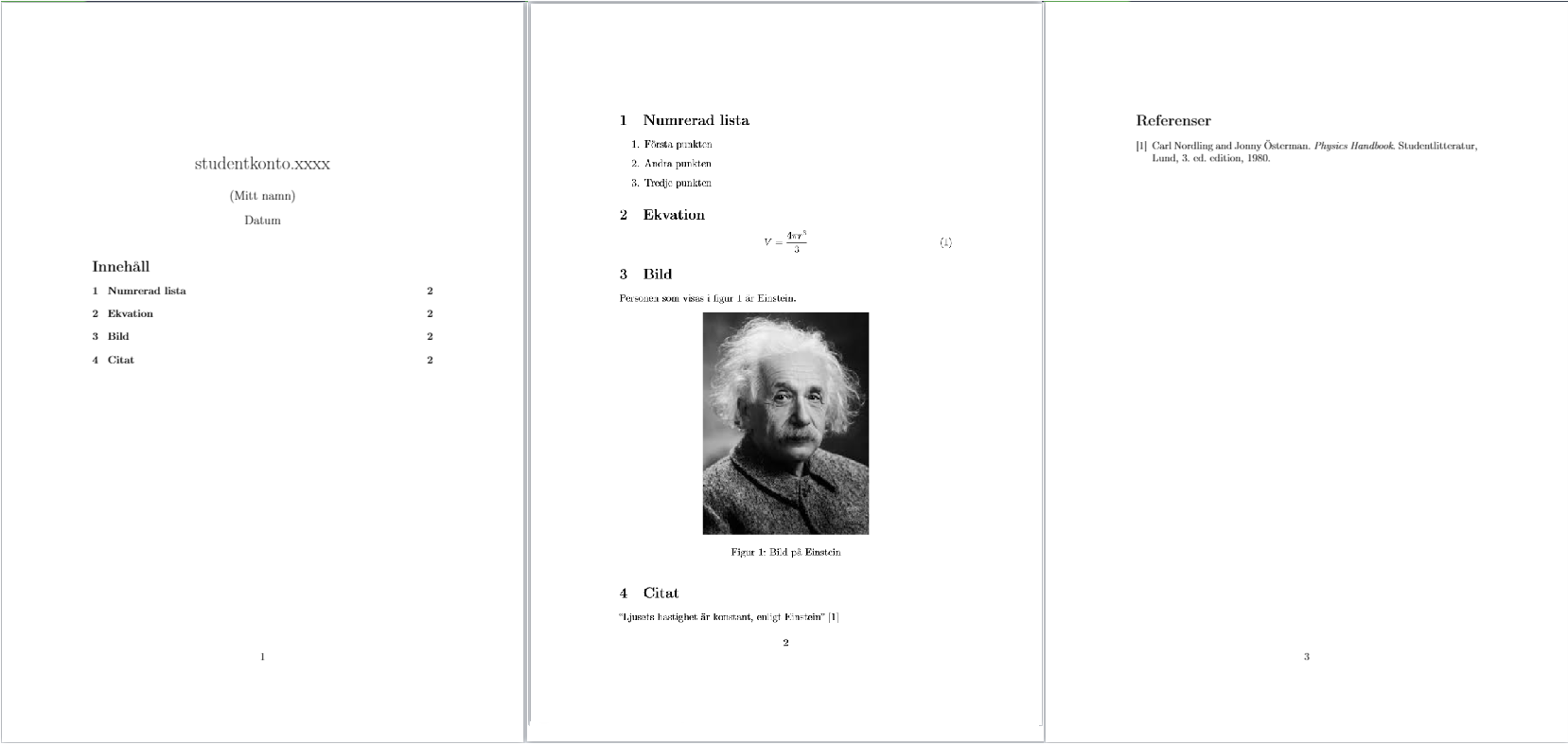

Den resulterande PDF:en ska nu ha en sida med titel och innehållsförteckning, fyra rubriker innehållande en numrerad lista, en ekvation, en bild och bildreferens och citat. En lista med referenser ska också finnas. Du kan använda bilden nedan som mall för hur sidorna i ditt dokument bör se ut.

Färdigt dokument.

Inlämning

Döp om den slutgiltiga PDF:en till abcd1234_latex.pdf, där du ersätter abcd1234 med användarnamnet för ditt studentkonto. Lämna sedan in filen på anvisad plats i Studium (UU) eller Canvas (ES/SLU).
